LAPPED FLANGE

فلنج لپ جوینت (Lap Joint Flange – LJF)

فلنج دو‌تکه با قابلیت تنظیم دقیق و صرفه‌جویی در هزینه متریال‌های خاص

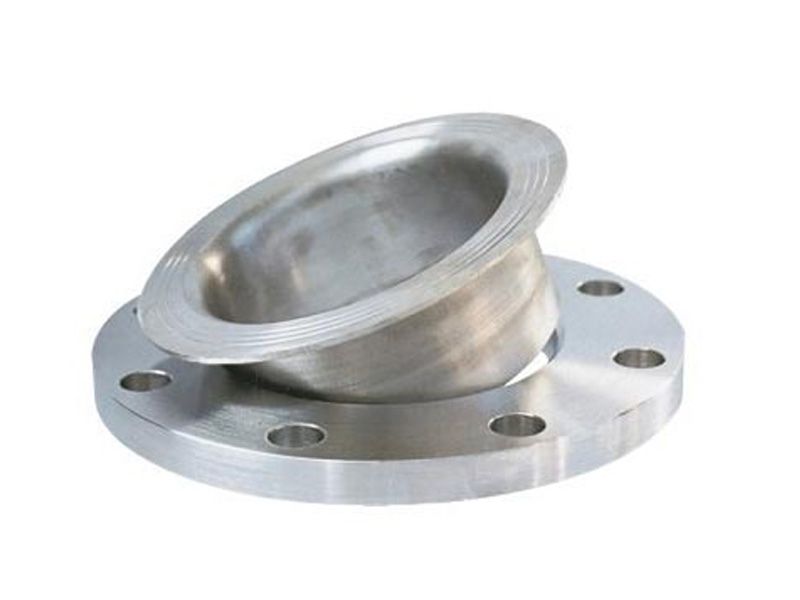

فلنج لپ جوینت (Lap Joint Flange) نوعی فلنج دو‌تکه است که به همراه قطعه‌ای به نام Stub End (استاب اند) استفاده می‌شود. در این طراحی، فلنج آزادانه دور استاب اند حرکت می‌کند و تنها توسط فشار پیچ‌ها در جای خود نگه داشته می‌شود، بدون جوشکاری مستقیم به لوله. این نوع اتصال برای خطوطی که نیاز به جداسازی یا تنظیمات مکرر دارند بسیار ایده‌آل است.

🔧 مشخصات فنی:

• نوع اتصال: همراه با Stub End (استاب اند)

• استاندارد ساخت:

  • ASME B16.5

  • ASME B16.9 (برای Stub End)

• کلاس فشار:

  • 150، 300، 600، تا 900

• نوع فیس (Face):

  • Flat Face (FF)

  • Raised Face (در برخی مدل‌ها)

• سایز:

  • از ½ اینچ تا 24 اینچ و بالاتر (سفارشی)

⚙️ متریال فلنج و Stub End:

• فلنج لپ جوینت: معمولاً فولاد کربنی A105 یا ST37 برای صرفه‌جویی

• Stub End: از متریال مقاوم (مانند SS316 / SS304 / Duplex) که با سیال در تماس است

• این ترکیب، راهکاری اقتصادی برای لوله‌کشی با متریال گران‌قیمت محسوب می‌شود.

✅ مزایای فلنج Lapped:

• قابلیت تنظیم دقیق موقعیت پیچ‌ها

• کاهش هزینه در کاربرد متریال‌های خاص (چون فلنج نیاز نیست از متریال گران باشد)

• نصب و جداسازی آسان در سیستم‌های تعمیراتی یا متحرک

• مناسب برای سیستم‌های تمیز یا خورنده با تغییرات زیاد

• کاهش تنش‌های ناشی از انبساط حرارتی و لرزش

🛠 کاربردها:

• صنایع شیمیایی، غذایی، دارویی و آب آشامیدنی

• سیستم‌های استنلس استیل یا آلیاژی با تغییرات زیاد

• مخازن تحت فشار، خطوط فرآیندی، تصفیه‌خانه‌ها

• کاربردهای قابل جداسازی یا بازرسی‌های دوره‌ای

چرا پترو تجهیز سالک؟

🔹 تأمین انواع فلنج‌های Lap Joint و Stub End در کلاس‌ها و متریال مختلف
🔹 موجودی انبار برای پروژه‌های حساس و فوری
🔹 ارائه کالا همراه با تست، گواهی متریال (MTC) و بسته‌بندی صنعتی
🔹 مشاوره تخصصی برای انتخاب بهترین ترکیب فلنج + استاب‌اند

محصول پس از پیش فاکتور و تایید مشتری ظرف سه روز قابل ارسال است
